本文中，让我们来看看如何使用WireGuard建立一个简单而安全的隧道（VPN）到你的本地局域网（homelab）。我们将采用VPS的方式，这样我们就不必向互联网暴露任何端口。

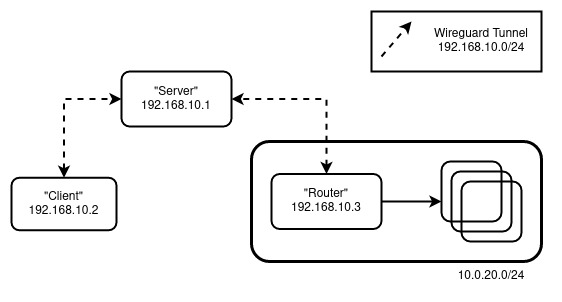

我们将模拟以下设置
角色:
- Router - 将作为你的局域网网关（向内）的机器。
- Server - 具有公网IP的机器，所有客户将连接到它，也被称为Bounce Server。
- Client - 你，试图在某个地方远程连接到局域网。
配置🔗
注意：所有的机器都基于 Ubuntu，根据你选择的 Linux 发行版调整设置
Server 和 Router🔗
对于Server 和Router执行以下操作
sudo apt update && sudo apt upgrade
sudo apt install wireguard
wg genkey | tee privatekey | wg pubkey > publickey
sudo sysctl net.ipv4.ip_forward=1
注意：要持久化 IP 转发，编辑 /etc/sysctl.conf，添加 net.ipv4.ip_forward=1
对于Server，创建 /etc/wireguard/wg0.conf:
[Interface]
Address = 192.168.10.1/32
ListenPort = 51820
PrivateKey = <Server's Private Key>
# Router Peer
[Peer]
PublicKey = <Router's Public Key>
AllowedIPs = 192.168.10.0/24, 10.0.20.0/24
对于Router，创建 /etc/wireguard/wg0.conf:
[Interface]
Address = 192.168.10.3/32
PrivateKey = <Router's Private Key>
PostUp = iptables -A FORWARD -i wg0 -j ACCEPT; iptables -t nat -A POSTROUTING -o ens18 -j MASQUERADE
PostDown = iptables -D FORWARD -i wg0 -j ACCEPT; iptables -t nat -D POSTROUTING -o ens18 -j MASQUERADE
# Server
[Peer]
PublicKey = <Server's Public Key>
Endpoint = <Server's Public IP>:51820
AllowedIPs = 192.168.10.0/24
PersistentKeepalive = 25
注意：根据你的接口实际情况替换 ens18
通过 wg-quick up wg0启用该接口，然后通过wg show检查状态。
在这一步，我们可以进行一次快速的检查。在我的设置中，在Server上运行 mtr 10.0.20.1 会产生如下输入
Packets Pings
Host Loss% Snt Last Avg Best Wrst StDev
1. 192.168.10.3 0.0% 2 61.8 41.5 21.1 61.8 28.8
2. 10.0.20.1 0.0% 2 48.3 33.0 17.6 48.3 21.7
Client🔗
Client 进行如下操作
sudo apt update && sudo apt upgrade
sudo apt install wireguard
wg genkey | tee privatekey | wg pubkey > publickey
创建 /etc/wireguard/wg0.conf:
[Interface]
Address = 192.168.10.2/32
PrivateKey = <Client's Private Key>
[Peer]
PublicKey = <Server's Public Key>
Endpoint = <Server's Public IP>:51820
AllowedIPs = 10.0.20.0/24
PersistentKeepalive = 25
通过 wg-quick up wg0 启用该接口，然后通过 wg show 检查状态。我们还需要更新 Server 的 wg0.conf，将 Client 作为一个新的 Peer。
更新 Server的配置内容
[Interface]
Address = 192.168.10.1/32
ListenPort = 51820
PrivateKey = <Server's Private Key>
# Router LAN
[Peer]
PublicKey = <Router's Public Key>
AllowedIPs = 192.168.10.0/24, 10.0.20.0/24
# Client
[Peer]
PublicKey = <Client's Public Key>
AllowedIPs = 192.168.10.2/32
注意：更新后别忘记重启 Server 上的 wg，命令为 wg-quick down wg0 && wg-quick up wg0
现在，在Client上运行mtr 10.0.20.1产生
Packets Pings
Host Loss% Snt Last Avg Best Wrst StDev
1. 192.168.10.1 0.0% 6 41.2 42.1 21.4 73.6 18.7
2. 192.168.10.3 0.0% 5 64.8 72.0 41.8 88.1 19.3
3. 10.0.20.1 0.0% 5 77.4 62.3 43.0 77.4 13.3
这符合我们想要的 Client->Server->Router 流程。
深入配置🔗
大部分的路由是由 [Peer] 和 AllowedIPs 配置决定的。它规定了什么可以进入和离开隧道。例如，对于以下设置。
Peer A
[Interface]
Address = 192.168.10.1/32
...snip...
[Peer]
PublicKey = <Peer B's public key>
AllowedIPs = 192.168.10.0/24```
Peer B
```plain text
[Interface]
Address = 192.168.10.2/32
...snip...
[Peer]
PublicKey = <Peer A's public key>
AllowedIPs = 192.168.20.0/24
如果Peer A试图连接到（例如）192.168.10.11，由于该地址在192.168.10.0/24之内，它将被允许 进入 Peer A 的一侧。当它从Peer B那边出来时，由于它不在192.168.20.0/24范围内，它将被放弃。当[Interface]中Address含有网络掩码时（即192.168.10.1/32变更为192.168.10.1/24），就会变得有点混乱。虽然[Interface]中Address也可以影响路由（如果有网络掩码），但最终决定总是由[Peer] AllowedIPs 决定。例如
Peer A
[Interface]
Address = 192.168.10.1/24
...snip...
[Peer]
PublicKey = <Peer B's public key>
AllowedIPs = 192.168.20.0/24
如果我们试图连接到192.168.10.11，由于192.168.10.1/24，它将被路由到这个接口，但由于它不在192.168.20.0/24范围内，它将不被允许进入隧道（丢弃）。
为了进一步证明，使用我们开头案例中的设置。
将Router的 [Peer] AllowedIPs 字段从 AllowedIPs = 192.168.10.0/24 变更为 AllowedIPs = 192.168.10.2/32
此时，尽管Server已经不能访问10.0.20.1/24，但Client仍然可以访问。
将Client的 [Peer] AllowedIPs = 10.0.20.0/24, 192.168.10.0/24 更新为 AllowedIPs = 10.0.20.0/24
Client仍然能够到达 10.0.20.1/24，但是 mtr 不再显示链上主机的IP了（如下）
Packets Pings
Host Loss% Snt Last Avg Best Wrst StDev
1. (waiting for reply)
2. (waiting for reply)
3. 10.0.20.1 0.0% 222 41.7 47.1 37.3 180.8 15.5
原因是，当主机试图回复 mtr 时，数据包被丢弃。毕竟，Server（192.168.10.1）和 Router（192.168.10.3）不在 Client 的新 [Peer] AllowedIPs 范围内。
